| Grundlagen - Heeresregelbauten |

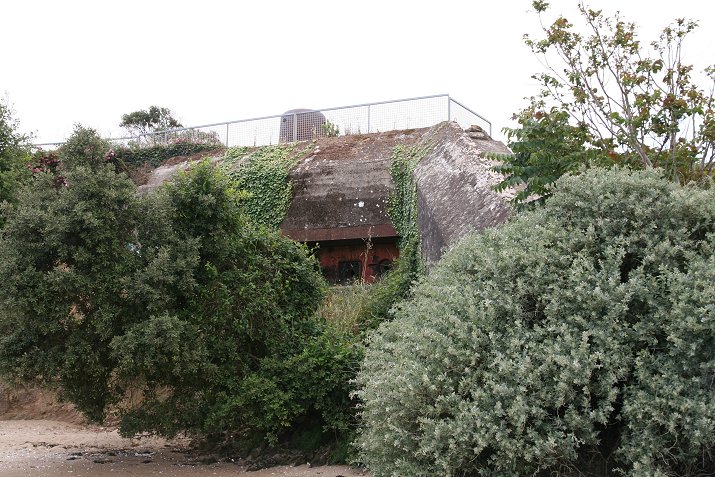

| Heeresregelbau 105c - MG Kasematte ohne Gruppe mit Kleinstglocke und ohne Flankierungsanlage | |
|
MG Kasematte ohne Gruppe mit Kleinstglocke und ohne
Flankierungsanlage / MG casemate Von alle Versionen des Typ 105 / of All Versions of the Type 105 Gebaute Anzahl / build samples = 96 Bekannte Stellungen / Known Places: - Ra 230 - Nz 345 |
 |
| Heeresregelbau 112a - Stand mit 6-Schartenturm | |
|
Stand mit 6-Schartenturm / MG Pillbox Gebaute Anzahl / build samples = 12 Bekannte Stellungen / Known Places: - Stp. Ra 109 Panzerfeste Pointe de la Varde |
 |

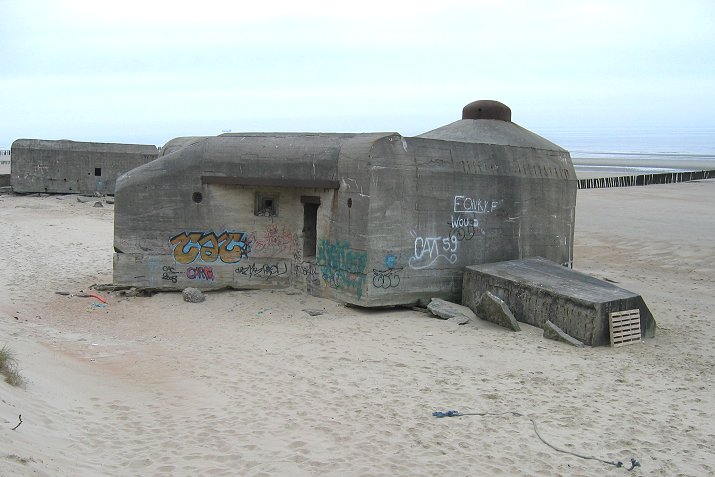

| Heeresregelbau 120 - Stand mit 6-Schartenturm | |
|
Artilleriebeobachtungsstand mit Panzerkuppel /
Observation post Höhe / High = 6,9 m Breite / Width = 11,5 m Tiefe / Depth = 14,2 m Beton / Concrete = 650 m3 Rundstahl / Round Steel = 38 t Formstahl / Steal Parts = 7,6 t Gebaute Anzahl / build samples = 41 Bekannte Stellungen / Known Places: - Stp. Martha Oye Plage - Stp. Ra 109 Panzerfeste Pointe de la Varde |
 |

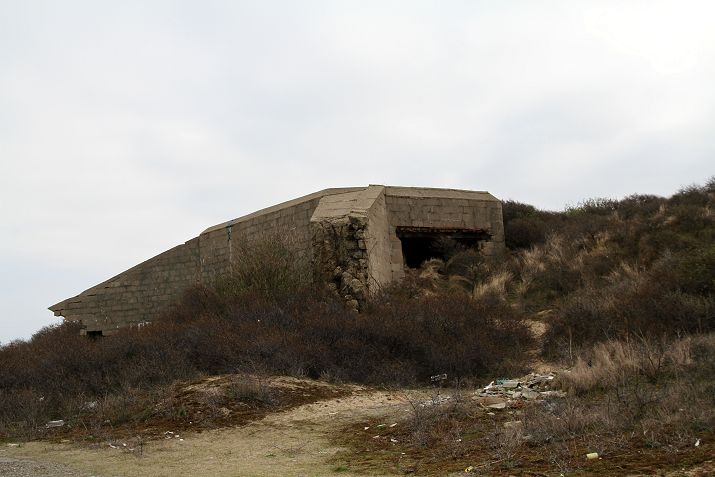

| Heeresregelbau 219 - Doppelschartenstand | |
|
Doppelschartenstand / Double Emplacement Höhe / High = ? Breite / Width = ? Tiefe / Depth = ? Beton / Concrete = ? Rundstahl / Round Steel = ? Formstahl / Steal Parts = ? Gebaute Anzahl / build samples =? Bekannte Stellungen / Known Places: - Stp. Hagen - WN Rheinhilde |
 |

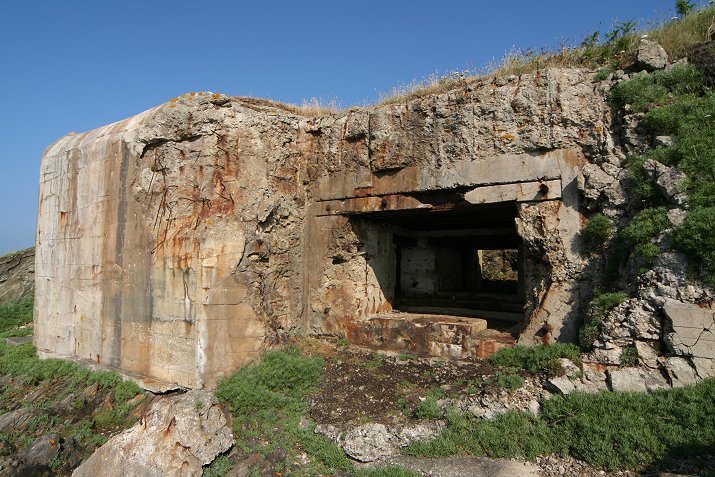

| Heeresregelbau 505 - Schartenstand für 3,7 cm PaK mit Panzerplatte | |
|
Schartenstand für 3,7 cm PAK / Position for a 3,7 cm
anti tank gun Höhe / High = 5 m Breite / Width = 11,5 m Tiefe / Depth = 13 m Beton / Concrete = 550 m3 Rundstahl / Round Steel = 32 t Formstahl / Steal Parts = 6 t Gebaute Anzahl / build samples = 37 Bekannte Stellungen / Known Places: - Stp. Kermorvan |
 |
| Heeresregelbau 506 - Schartenstand für 4,7 cm PaK | |
|
Pak-Schartenstand / Anti-Tank box 4,7 cm Höhe / High = 8,3 m Breite / Width = 13 m Tiefe / Depth = 11,8 m Beton / Concrete = 780 m3 Rundstahl / Round Steel = ? Formstahl / Steal Parts = ? Gebaute Anzahl / build samples = est. 150 Bekannte Stellungen / Known Places: - Stp. Ra 109 Panzerfeste Pointe de la Varde - Stp. 05 Merville - Franceville |
 |

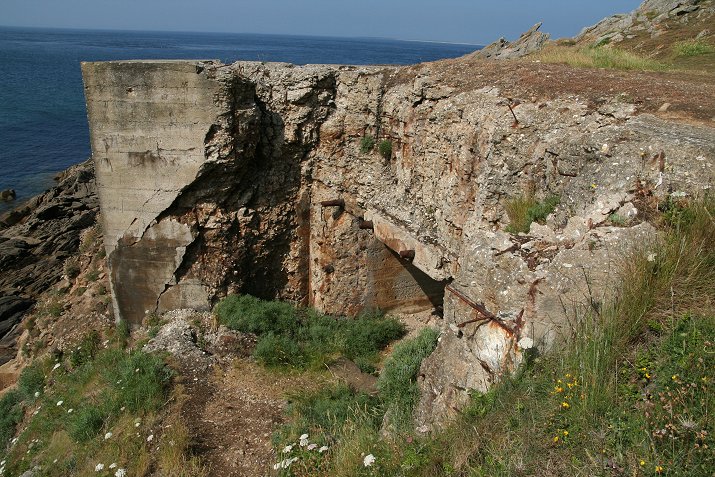

| Heeresregelbau 515 - MG Schartenstand am Vorderhang | |
|
MG-Bunker / MG pillbox Höhe / High = 4,9 m Breite / Width = 8,1 m Tiefe / Depth = 10,7 m Beton / Concrete = 380 m3 Gebaute Anzahl / build samples = 100 Bekannte Stellungen / Known Places: - Stp. Kermorvan |
 |
| Heeresregelbau 600 - Geschützstellung für 5 cm KwK | |
|
Geschützstellung für 5 cm KwK mit Mannschafts- und
Munitionsunterstand / 5 cm KwK position Höhe / High = 6 m Breite / Width = 9,9 m Tiefe / Depth = 10 m Beton / Concrete = 555 m3 Rundstahl / Round Steel = 28 t Gebaute Anzahl / build samples = 94 Bekannte Stellungen / Known Places: - Stp. Ra 109 Panzerfeste Pointe de la Varde |
 |

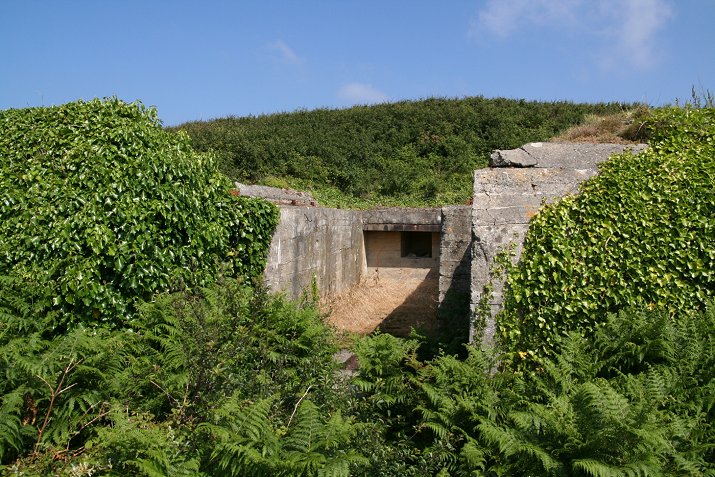

| Heeresregelbau 601 - Pakunterstellraum mit Deckenplatte | |
|
Pakunterstellraum / Pak shelter Breite / Width = 11,2 m Tiefe / Depth = 11 m Beton / Concrete = 600 m3 Rundstahl / Round Steel = 29 t Formstahl / Steal Parts = 4,1 t Gebaute Anzahl / build samples = 31 Bekannte Stellungen / Known Places: - Stp. Kermorvan |
 |
| Heeresregelbau 606 - Unterstellraum für 60 cm Scheinwerfer | |
|
Unterstellraum für 60 cm Scheinwerfer / Bunker for
60 cm Searchlight Beton / Concrete = 680 m3 Gebaute Anzahl / build samples = 15 Bekannte Stellungen / Known Places: |
 |
| Heeresregelbau 611 - Geschützschartenstand für Feldgeschütze | |
|
Geschützschartenstand für Feldgeschütze / Casematte
for field guns Höhe / High = 8,2 m Breite / Width = 16,5 m Tiefe / Depth = 26 m Beton / Concrete = 1330 m3 Rundstahl / Round Steel = 63 t Formstahl / Steal Parts = 15,7 t Gebaute Anzahl / build samples = 102 Bekannte Stellungen / Known Places: - Batterie de Merville - Ra 155 |
 |

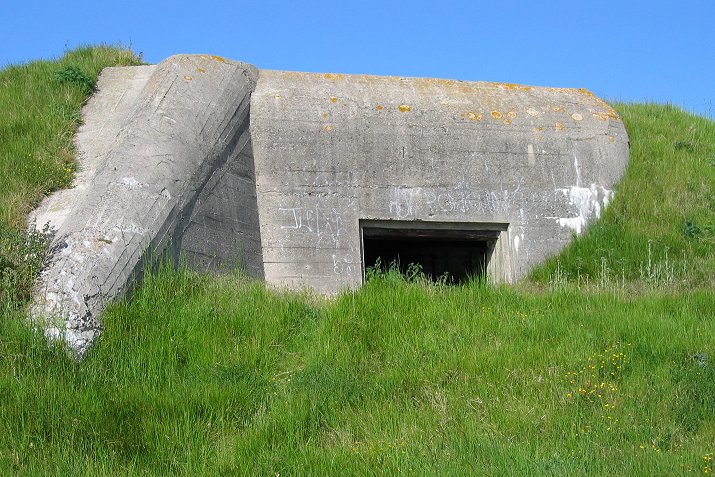

| Heeresregelbau 612 - Schartenstand Lande- und Sturmabwehrgeschütze o. Nebenräume | |
|
Schartenstand / Gun emplacement Höhe / High = 5,1 m Breite / Width = 10 m Tiefe / Depth = 10 m Beton / Concrete = 385 m3 Rundstahl / Round Steel = 17 t Formstahl / Steal Parts = 4,1 t Gebaute Anzahl / build samples = 649 Bekannte Stellungen / Known Places: - Stp. 259 Pechnelke |
 |
| Heeresregelbau 621 - Geschützschartenstand für Feldgeschütze | |
|
Gruppenstand für 10 Mann / Personnel shelter for 10
men Höhe / High = 5,1 m Breite / Width = 9,8 m Tiefe / Depth = 9,6 m Beton / Concrete = 356 m3 Rundstahl / Round Steel = 23 t Formstahl / Steal Parts = 3,7 t Gebaute Anzahl / build samples = 663 Bekannte Stellungen / Known Places: - Stp. Lo 84 Feu de Etel - Stp. Lo 28 |
 |
| Heeresregelbau 622 - Doppelgruppenunterstand | |
|
Doppelgruppenstand für 20 Mann / Personnel shelter
for 20 men Höhe / High = 5,1 m Breite / Width = 11,5 m Tiefe / Depth = 12,6 m Beton / Concrete = 660 m3 Rundstahl / Round Steel = 33 t Formstahl / Steal Parts = 3,8 t Gebaute Anzahl / build samples = 1722 Bekannte Stellungen / Known Places: - Stp. 109 Düsseldorf |
 |
| Heeresregelbau 623 - MG Schartenstand mit Vorsatzplatte | |
|
MG Schartenstand mit Vorsatzplatte / MG Casemate
with front armor plate Höhe / High = 5,1 m Breite / Width = 11,0 m Tiefe / Depth = 12,6 m Beton / Concrete = 600 m3 Rundstahl / Round Steel = 39 t Formstahl / Steal Parts = 3,8 t Gebaute Anzahl / build samples = 15 Bekannte Stellungen / Known Places: |
 |

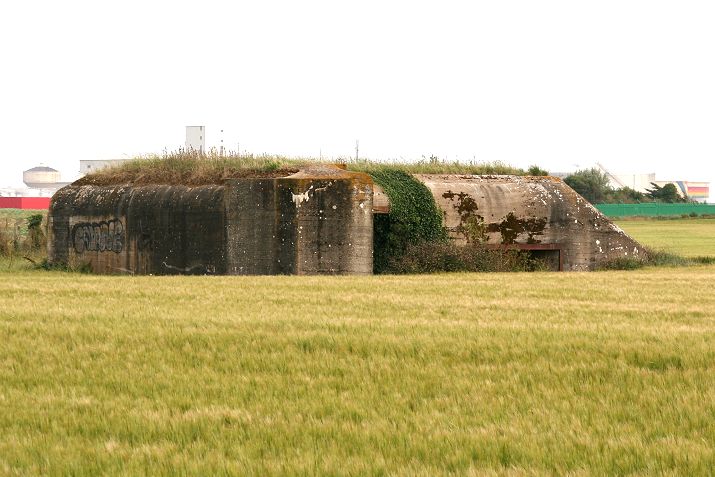

| Heeresregelbau 625 - Schartenstand für 7,5cm Pak 40 | |
|
Schartenstand für 7,5 cm PAK / Casemate
for a 7,5cm anti tank gun. Beton / Concrete = 770 m3 Gebaute Anzahl / build samples = 34 (davon / of which 32 in FR) Bekannte Stellungen / Known Places: - Ro 059 |
 |

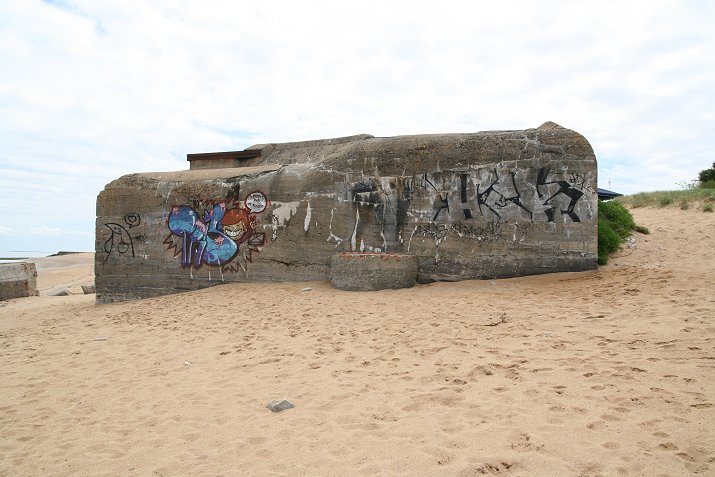

| Heeresregelbau 627 - Artillerie-Beobachtungsstand mit Deckenplatte und Mauerscharte | |
|
Artilleriebeobachtungsstand mit Deckenplatte und
Mauerscharte / Observation post Höhe / High = 5,1 m Breite / Width = 11,8 m Tiefe / Depth = 15,1 m Beton / Concrete = 600 m3 Rundstahl / Round Steel = 30 t Formstahl / Steal Parts = 5,2 t Gebaute Anzahl / build samples = 30 Bekannte Stellungen / Known Places: - Stp. 519 - Taube |
 |
| Heeresregelbau 630 - MG-Schartenstand | |
|
MG-Schartenstand / MG Pillbox Höhe / High = 5,6 m Breite / Width = 12 m Tiefe / Depth = 10,7 m Beton / Concrete = 610 m3 Rundstahl / Round Steel = 30 t Formstahl / Steal Parts = 5,3 t Gebaute Anzahl / build samples = 297 Bekannte Stellungen / Known Places: |
 |

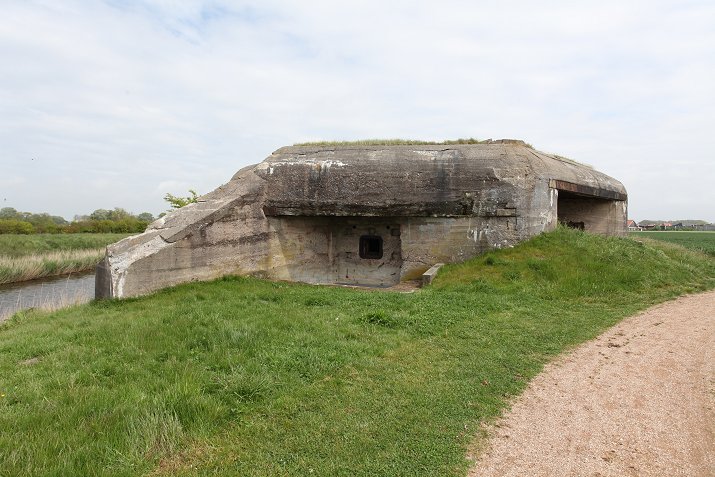

| Heeresregelbau 631 - Schartenstand für 4.7cm Festungspak (t) | |
|
Schartenstand für 4,7 cm Festungspak (t) / Casemate
for 4,7 cm Anti Tank gun (t) Höhe / High = 5,9 m Breite / Width = 12,5 m Tiefe / Depth = 12,8 m Beton / Concrete = 740 m3 Rundstahl / Round Steel = 37 t Formstahl / Steal Parts = 6,2 t Gebaute Anzahl / build samples = 51 Bekannte Stellungen / Known Places: |
 |

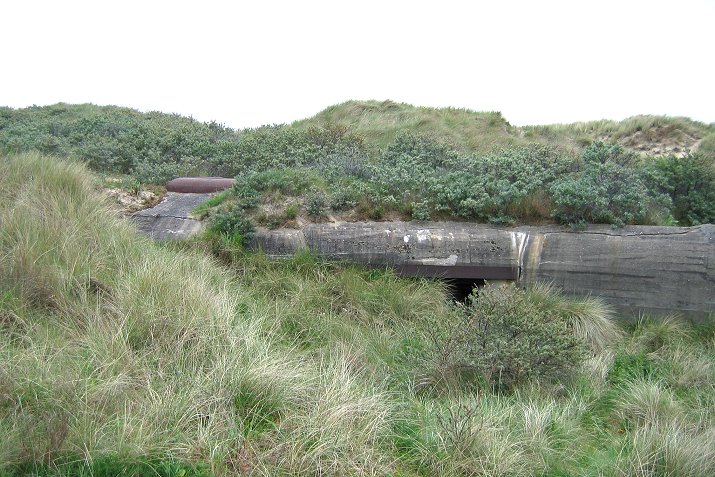

| Heeresregelbau 633 - Stand für M19 Maschinengranatwerfer in Ausbaustärke B | |
|
Stand für M 19 Granatwerfer/ Mortar M19 Höhe / High = 5,1 m Breite / Width = 18,6 m Tiefe / Depth = 13,1 m Beton / Concrete = 845 m3 Rundstahl / Round Steel = 40 t Formstahl / Steal Parts = 6,3 t Gebaute Anzahl / build samples = 73 Bekannte Stellungen / Known Places: - Stp. Martha Oye Plage - WN 8 Utah Beach |
 |

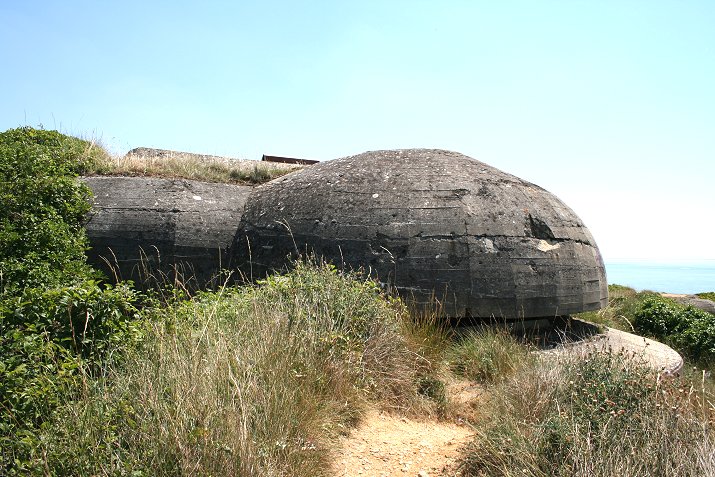

| Heeresregelbau 636 - Einheitsleitstand | |
|
Leitstand / Fire control Höhe / High = 7,2 m Breite / Width = 16 m Tiefe / Depth = 19,2 m Beton / Concrete = 1250 m3 Rundstahl / Round Steel = 62,5 t Formstahl / Steal Parts = 13 t Gebaute Anzahl / build samples = 79 (davon / of which 47 in FR) Bekannte Stellungen / Known Places: - Stp. 308 Batterie Auderville |
 |
| Heeresregelbau 637 - Messstelle für Heeresküstenbatterie | |
|
Messtelle / Fire control Höhe / High = 6,1 m Breite / Width = 8 m Tiefe / Depth = 11,3 m Beton / Concrete = 320 m3 Rundstahl / Round Steel = 22 t Formstahl / Steal Parts = 3,5 t Gebaute Anzahl / build samples = 35 Bekannte Stellungen / Known Places: - Stp. 108 Geresheim |
 |

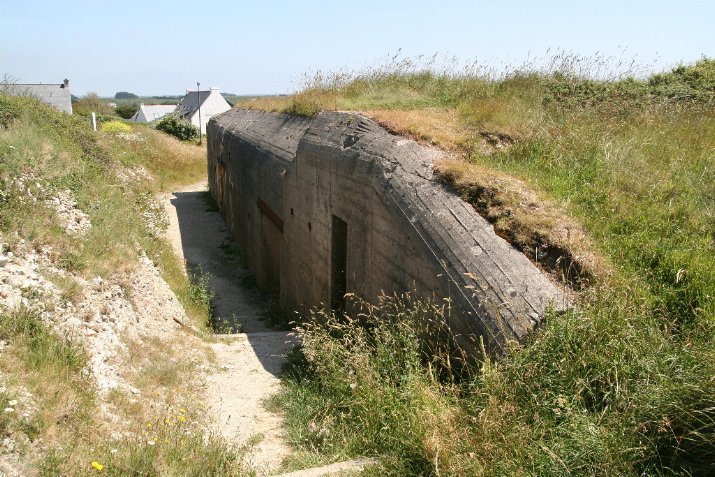

| Heeresregelbau 638 - Kleiner Sanitätsunterstand | |
|
Sanitätsunterstand / Small Medical post Höhe / High = 5,6 m Breite / Width = 24,2 m Tiefe / Depth = 15 m Beton / Concrete = 960 m3 Rundstahl / Round Steel = 46 t Formstahl / Steal Parts = 17,6 t Gebaute Anzahl / build samples = 39 Bekannte Stellungen / Known Places: - Cr 342 Point du Grand Gouen - Cr 346 Batterie Camaret |
 |

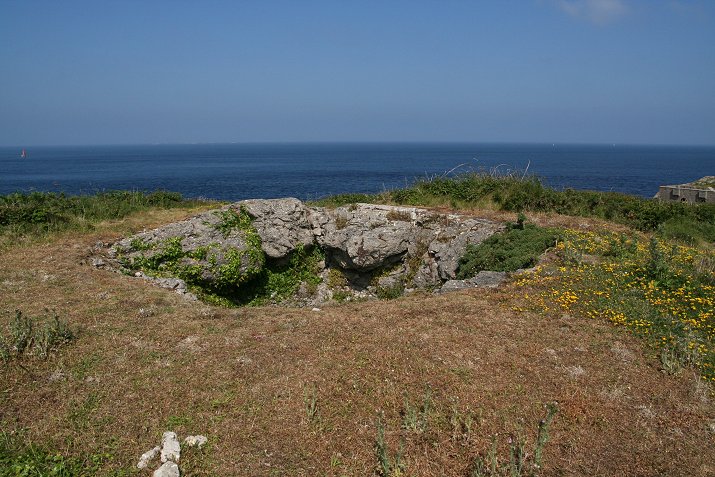

| Heeresregelbau 648 - Stand mit 1 Einschartenturm (t) | |
|
MG-Bunker mit Panzerturm / MG pillbox Höhe / High = 9,20 m Breite / Width = 9 m Tiefe / Depth = 13 m Beton / Concrete = 605 m3 Rundstahl / Round Steel = 27 t Formstahl / Steal Parts = 3 t Gebaute Anzahl / build samples = 8 Bekannte Stellungen / Known Places: - Stp. Kermorvan - Stp. Kerlouchan |
 |
| Heeresregelbau 650 - Schartenstand für Geschütze auf mittlere Sockellafette (120°) | |
|
Schartenstand 120° / Gun emplacement 120° Höhe / High = 5,4 m Breite / Width = 15 m Tiefe / Depth = 17 m Beton / Concrete = 1080 m3 Rundstahl / Round Steel = 52 t Formstahl / Steal Parts = 11,8 t Gebaute Anzahl / build samples = 18 Bekannte Stellungen / Known Places: - Cr 342 Batterie de Azzeville (4x) |
 |

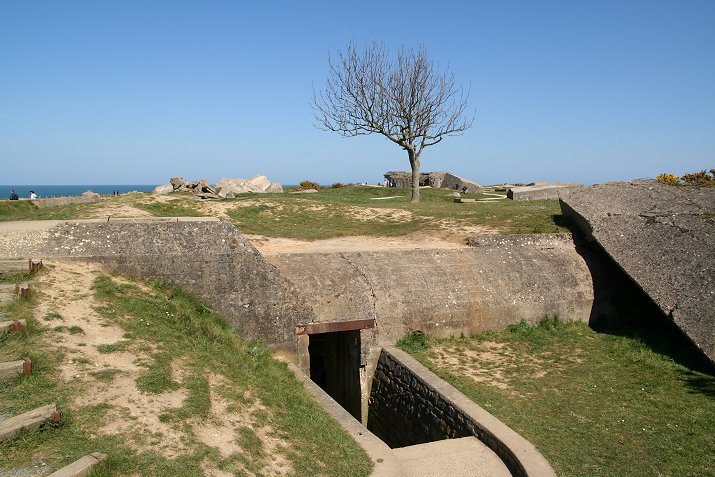

| Heeresregelbau 661 - Unterstand für Verwundetensammelstelle | |
|
Verwundeten Sammelstelle / Casualty Assembly Point
Höhe / High = 5,1 m Breite / Width = 12,6 m Tiefe / Depth = 12 m Beton / Concrete = 660 m3 Rundstahl / Round Steel = 29 t Formstahl / Steal Parts = 5,9 t Gebaute Anzahl / build samples = 63 Bekannte Stellungen / Known Places: - Pointe du hoc |
 |
| Heeresregelbau 667 - Kleinstschartenstand für 5cm KwK | |
|
Kleinstschartenstand für 5cm KwK / 5cm KwK
emplacement Höhe / High = 6,4 m Breite / Width = 6,4 m Tiefe / Depth = 6,4 m Beton / Concrete = 165 m3 Rundstahl / Round Steel = 7,5 t Formstahl / Steal Parts = 1,3 t Gebaute Anzahl / build samples = 651 Bekannte Stellungen / Known Places: - WN 65 - Omaha Beach - Gr 6 - Granville Hafen |
 |

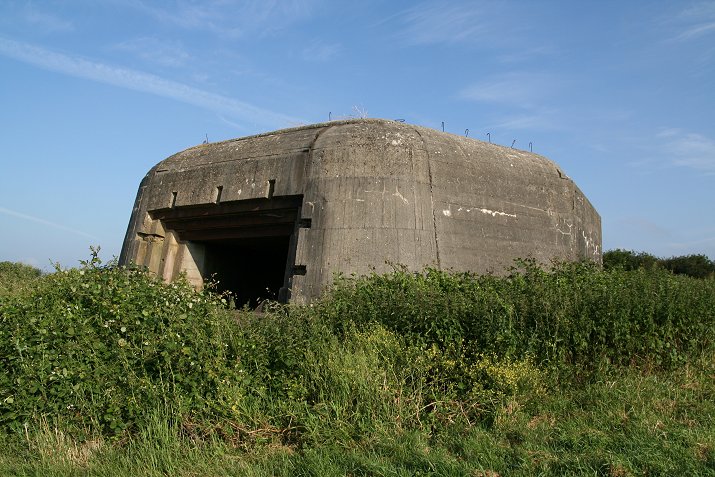

| Heeresregelbau 669 - Schartenstand für Feldgeschütze (60°) | |
|
Schartenstand für Feldgeschütze 60° / Casemate for
field guns 60° Höhe / High = 5,3 m Breite / Width = 11 m Tiefe / Depth = 13 m Beton / Concrete = 495 m3 Rundstahl / Round Steel = 22 t Formstahl / Steal Parts = 8,3 t Gebaute Anzahl / build samples = 508 Bekannte Stellungen / Known Places: - Kergouann |
 |

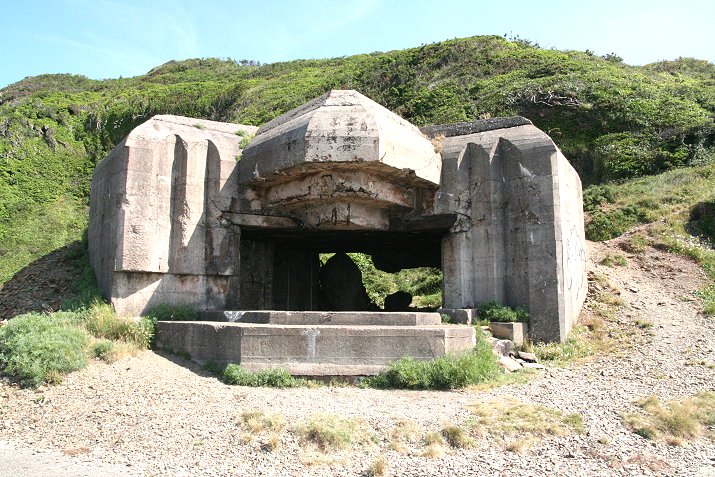

| Heeresregelbau 671 - Schartenstand für Geschütze auf mittlere Sockellafette (120°) | |
|
Schartenstand / Gun emplacement Höhe / High = 5,1 m Breite / Width = 10 m Tiefe / Depth = 9,6 m Beton / Concrete = 300 m3 Rundstahl / Round Steel = 13 t Formstahl / Steal Parts = 4,7 t Gebaute Anzahl / build samples = 484 Bekannte Stellungen / Known Places: - Stp. 221 Arnika (4x) |
 |

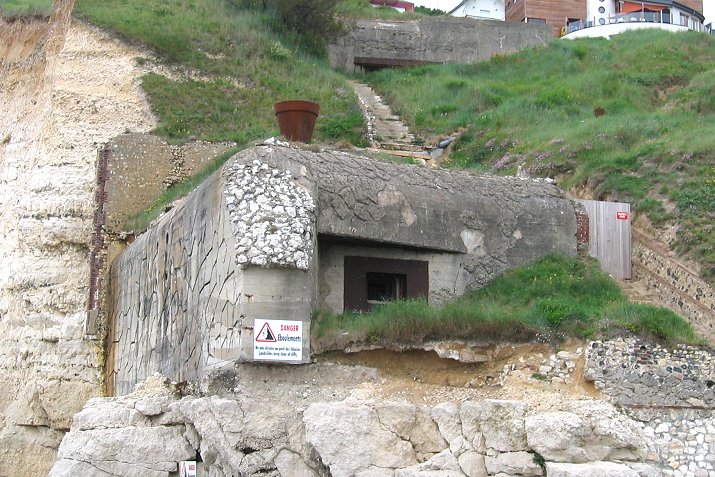

| Heeresregelbau 676 - Kleinstschartenstand für 4,7cm Festungspak (t) | |
|
Kleinstschartenstand für
4,7cm Festungspak (t) / 4,7 cm PaK emplacement Höhe / High = 4,6 m Breite / Width = 6,6 m Tiefe / Depth = 9,4 m Beton / Concrete = 355 m3 Rundstahl / Round Steel = 16 t Formstahl / Steal Parts = 2,2 t Gebaute Anzahl / build samples = 61 Bekannte Stellungen / Known Places: - Fe 09 - WN 101 - WN 315 - Va 07 |
 |

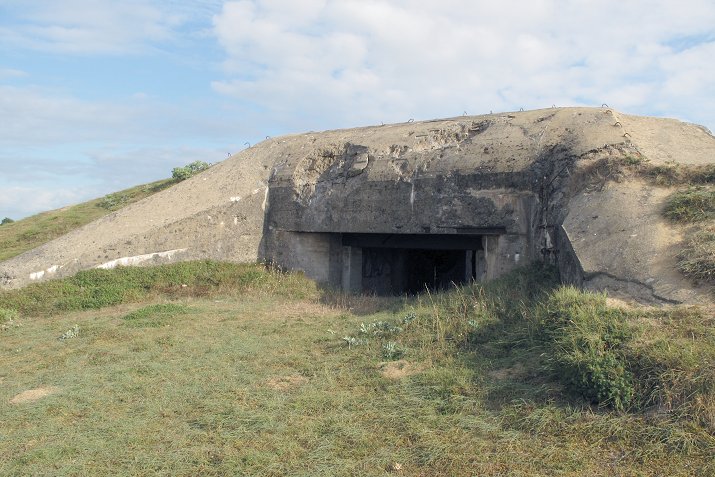

| Heeresregelbau 677 - Schartenstand für 8.8cm Pak 43/41 ohne Nebenräume | |
|
Schartenstand für 8,8cm Pak 43/41 / 8,8 cm PaK 43/41
emplacement Höhe / High = 4,9 m Breite / Width = 9,8 m Tiefe / Depth = 9,5 m Beton / Concrete = 380 m3 Rundstahl / Round Steel = 17 t Formstahl / Steal Parts = 4,5 t Gebaute Anzahl / build samples = 146 Bekannte Stellungen / Known Places: - Va 102 |
 |

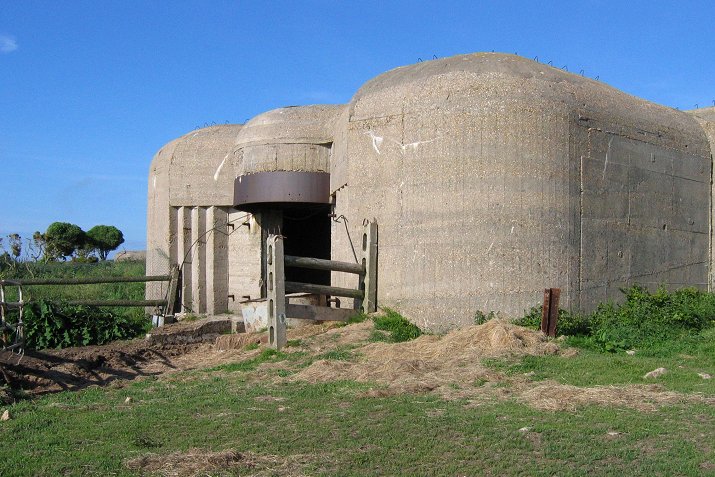

| Heeresregelbau 679 - Schartenstand für Geschütze ohne Nebenräume | |
|
Schartenstand / Gun emplacement Höhe / High = 7,8 m Breite / Width = 15 m Tiefe / Depth = 11,4 m Beton / Concrete = 580 m3 Rundstahl / Round Steel = 27 t Formstahl / Steal Parts = 7 t Gebaute Anzahl / build samples = 24 Bekannte Stellungen / Known Places: - Stp. 351 Batterie Auderville |
 |

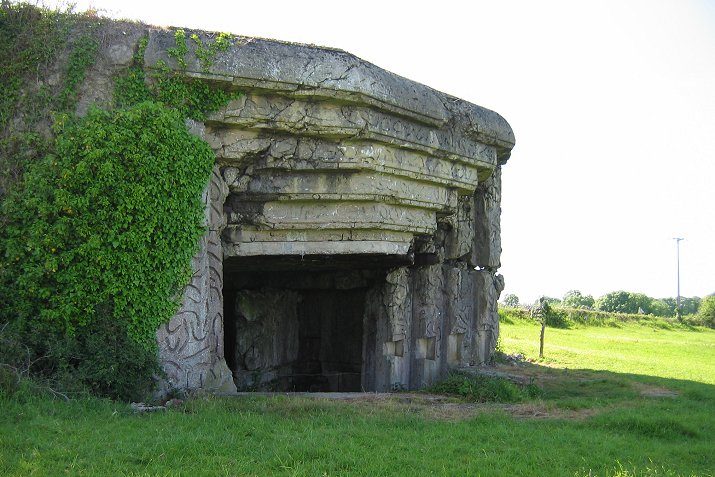

| Heeresregelbau 683 - Schartenstand für 21 cm Kanone (120°) ohne Nebenräume in A | |
|
Schartenstand / Gun emplacement Höhe / High = 9,25 m Breite / Width = 16 m Tiefe / Depth = 21,6 m Beton / Concrete = 2000 m3 Rundstahl / Round Steel = 100 t Formstahl / Steal Parts = 22,6 t Gebaute Anzahl / build samples = 2 (+1 angefangen/started) Bekannte Stellungen / Known Places: - Stp. Crisbeque |
 |
| Heeresregelbau 688 - Schartenstand für 17 cm Kanone (120°) auf Drehbettung ohne Nebenräume in A | |
|
Schartenstand / Gun emplacement Höhe / High = 8,5 m Breite / Width = 17,4 m Tiefe / Depth = 19,5 m Beton / Concrete = 1750 m3 Rundstahl / Round Steel = 87,5 t Formstahl / Steal Parts = 23 t Gebaute Anzahl / build samples = 25 + 3 begonnen/started Bekannte Stellungen / Known Places: - Stp. St. Firmin / HKB Bihen (3x) - Stp. Mont de la Motte (3x begonne/started) - HKB Etaples (4x) |
 |
| Heeresregelbau 694 - Schartenstand für Geschütz auf Drehsockel ohne Nebenräume (120°) | |
|
Schartenstand / Gun emplacement Höhe / High = 5,10 m Breite / Width = 9,60 m Tiefe / Depth = 11,80 m Beton / Concrete = 550 m3 Rundstahl / Round Steel = 27,5 t Formstahl / Steal Parts = 5,5 t Gebaute Anzahl / build samples = 2 Bekannte Stellungen / Known Places: - Stp. 75 Pointe du Hoc |
 |
