| Grundlagen - Marineregelbauten |
| M-Serie | ||
| M 150 - Feuerleitstand | ||
|
Feuerleitstand / Fire Control Höhe / High = 6,3 m Breite / Width = 15 m Tiefe / Depth = 21,4 m Gebaute Anzahl / build samples = 1+? Bekannte Stellungen / Known Places: - Re 305 Batterie Holtzendorf |
 |
|

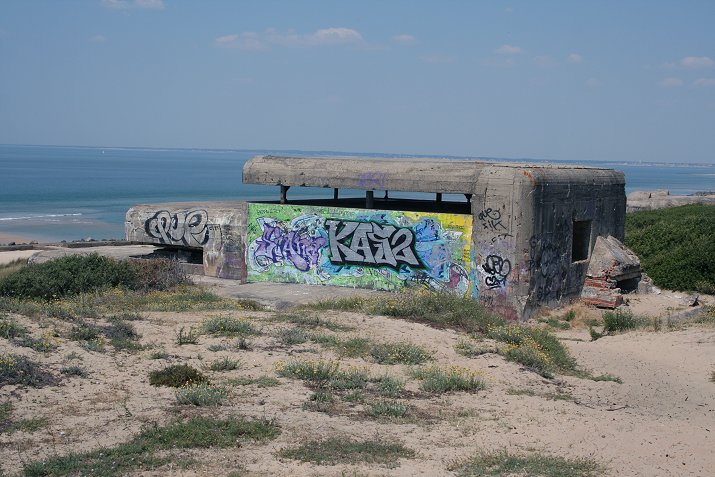

| M 157 - Leitstand für mittlere und schwere Batterie | ||
|
Feuerleitstand / Fire Control Höhe / High = 8,9 m Breite / Width = 15 m Tiefe / Depth = 23,8 m Beton / Concrete = 1325 m3 Rundstahl / Round Steel = 50 t Formstahl / Steal Parts = 5 t Gebaute Anzahl / build samples = 13 Bekannte Stellungen / Known Places: - Gi 307 Reichenberg |
 |
|

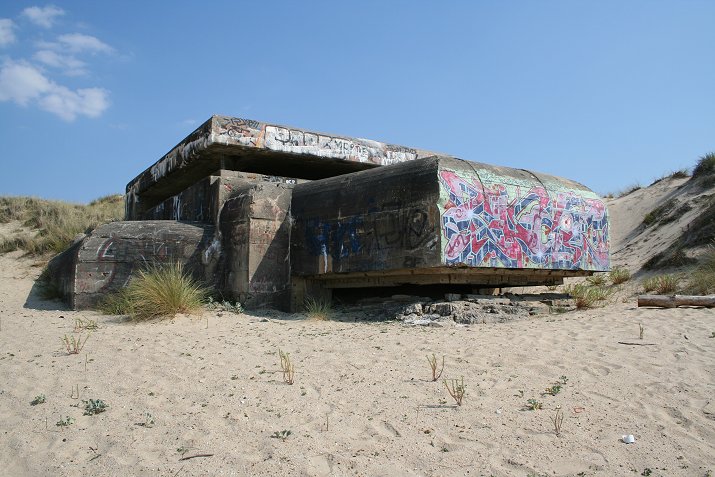

| M 162a - Leitstand für leichte Seezielbatterie | ||
|
Feuerleitstand / Fire Control Höhe / High = 7,6 m Breite / Width = 14 m Tiefe / Depth = 20 m Beton / Concrete = 1000 m3 Rundstahl / Round Steel = 45 t Formstahl / Steal Parts = 10 t Gebaute Anzahl / build samples = 29 Bekannte Stellungen / Known Places: - Gi 302 Kreuzberg - Cr 346 Batterie Camaret - Ba 59 Batterie Socoa |
 |
|

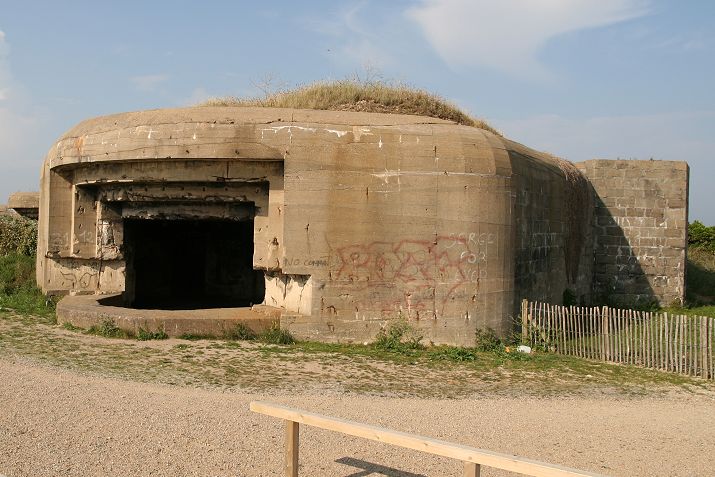

| M 176 - Geschützschartenstand (120°) | ||
|
Geschützschartenstand 120° / Gun emplacement 120°
Beton / Concrete = 760 m3 Gebaute Anzahl / build samples = 69 (davon / of which 51 in FR) Bekannte Stellungen / Known Places: - Lo 335 MKB Gavres M 176 wurde mit verschiedenen Fronten gebaut / M 176 has been build with different Frontends |
 |
|

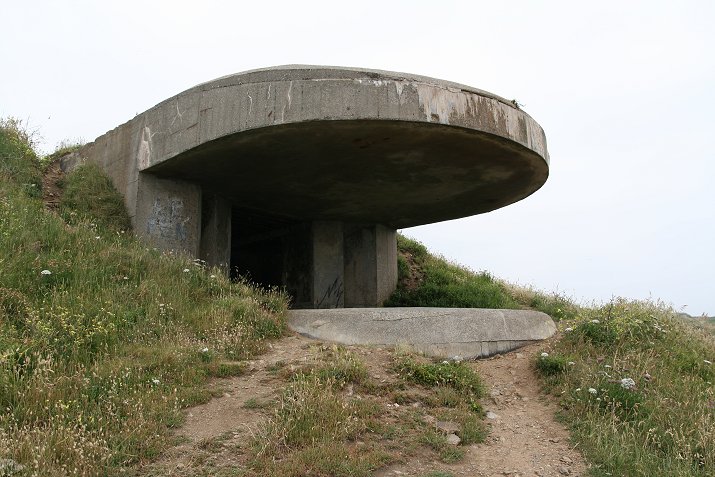

| M 182 - Seezielleuchtstelle | ||
|
Seezielleuchtstelle / Searchlight Höhe / High = 5,8 m Breite / Width = 7,5 m Tiefe / Depth = 11,5 m Beton / Concrete = 1000 m3 Gebaute Anzahl / build samples = 1 Bekannte Stellungen / Known Places: - Re 305 Batterie Holtzendorf |
 |
|
| M 262a - Leitstand für leichte Seezielbatterie | ||
|
Feuerleitstand / Fire Control Höhe / High = 7,8 m Breite / Width = 11 m Tiefe / Depth = 17 m Beton / Concrete = 720 m3 Gebaute Anzahl / build samples = 22 Bekannte Stellungen / Known Places: - Longues sur Mer |
 |
|

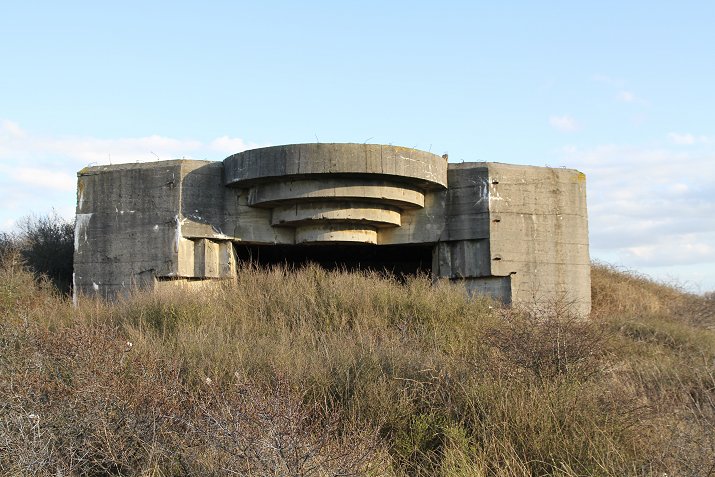

| M 270 - Geschützschartenstand 120° | ||
|
Geschützschartenstand 120° / Gun emplacement 120°
Höhe / High = 6,8 m Breite / Width = 13 m Tiefe / Depth = 22,8 m Beton / Concrete = 1950 m3 Gebaute Anzahl / build samples = 58 Bekannte Stellungen / Known Places: - Batterie Waldam - Stp. 164a Sicklingen - Stp. Nz 305 Batterie Bremke M 270 wurde mit verschiedenen Fronten gebaut / M 270 has been build with different Frontends |
 |
|
| M 272 - Geschützschartenstand ohne Nebenräume | ||
|
Geschützschartenstand / Gun emplacement Höhe / High = 7,1 m Breite / Width = 13 m Tiefe / Depth = 13,5 m Beton / Concrete = 745 m3 Gebaute Anzahl / build samples = 65 Bekannte Stellungen / Known Places: - WN 48 Batterie Longues |
 |
|
| S-Serie | ||

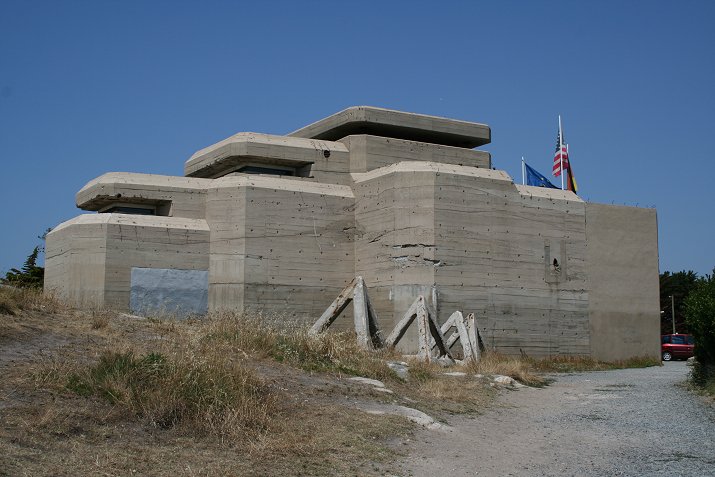

| S 414 - Leitstand für mittlere und schwere Batterie | ||
|
Feuerleitstand / Fire Control Beton / Concrete = 1500 m3 Rundstahl / Round Steel = 110 t Gebaute Anzahl / build samples = 5 Bekannte Stellungen / Known Places - Tu 301 Batz sur Mer - Re 302 Batterie Graf Spee |
 |
|

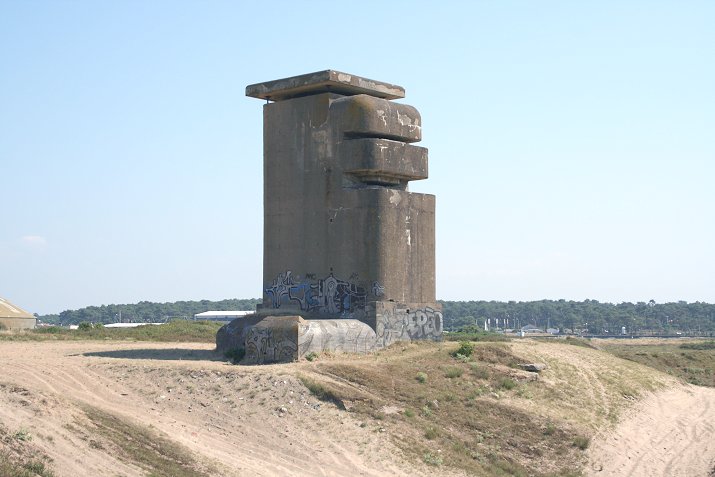

| S 487 - Hochleitstand für mittlere und schwere Batterie | ||
|
Feuerleitstand / Fire Control Beton / Concrete = 5400 m3 Gebaute Anzahl / build samples = 1 Bekannte Stellungen / Known Places: - Ba 22 - Batterie Adour Nord |
 |
|

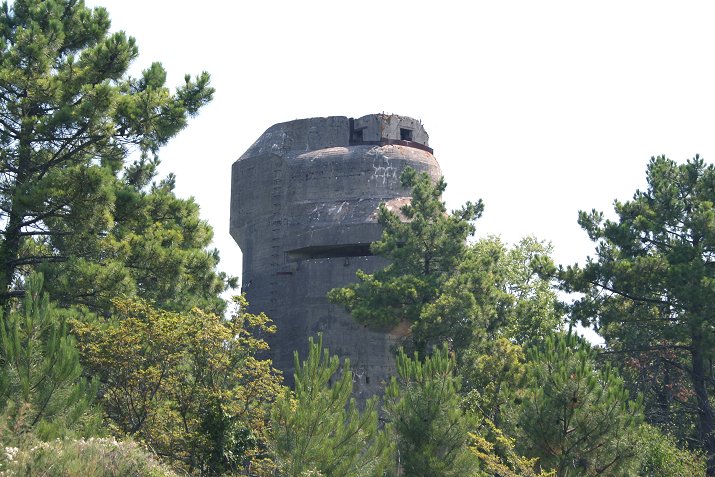

| S 497 - Hochleitstand für mittlere und schwere Batterie | ||
|
Feuerleitstand / Fire Control Beton / Concrete = 5400 m3 Gebaute Anzahl / build samples = 1 Bekannte Stellungen / Known Places: - Ro 425 Kora |
 |
|
| FL-Serie | ||

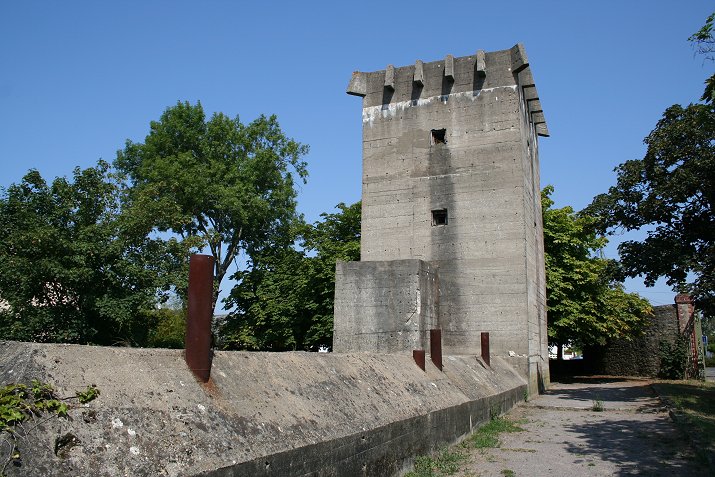

| FL 241 - Unterstand für Funkmessgeräteauswertung (Jafü) 'Anton' | ||
|
Untergruppenkommandostand / Command post for Anti
Aircraft Höhe / High = 7,4 m Breite / Width = 24,5 m Tiefe / Depth = 16,3 m Beton / Concrete = 1500 m3 Gebaute Anzahl / build samples = 11 Bekannte Stellungen / Known Places: - Nz 351 St. Nazaire |
 |
|

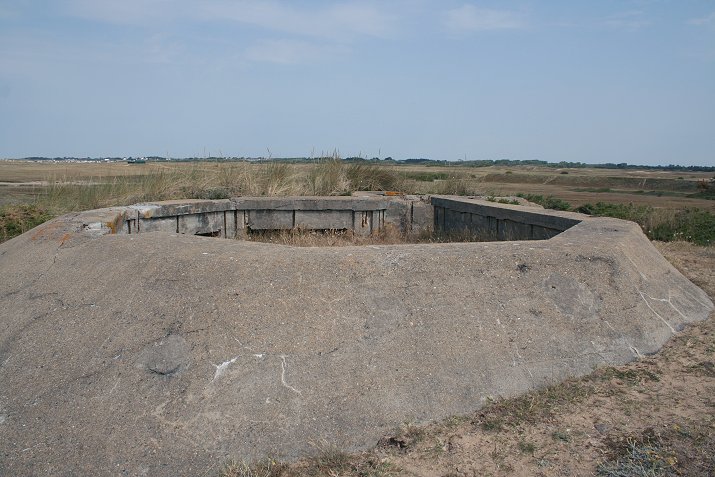

| FL 242 - Flakeinheitsstand für mittlere und leichte Flak | ||
|
Marine Flak Stand für leichte oder mittlere Flak /
Anti Aircraft emplacement for light or medium guns Beton / Concrete = 600 m3 Rundstahl / Round Steel = 28 t Gebaute Anzahl / build samples = 108 Bekannte Stellungen / Known Places: - Va 300 Batterie Le Begot |
 |
|

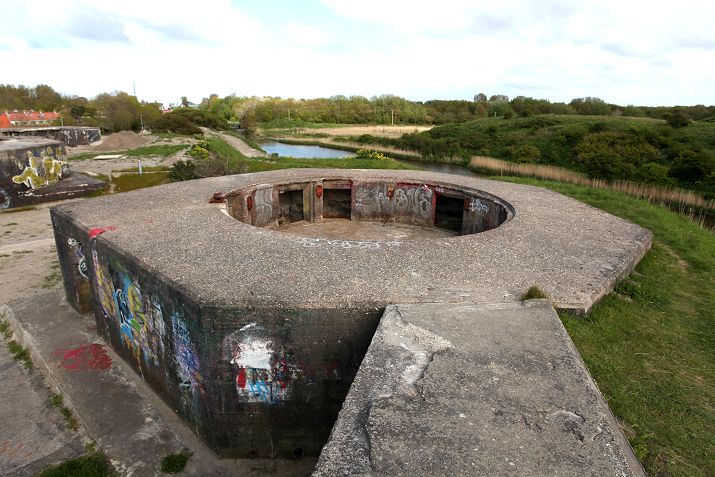

| FL 243 - Schwere Flakstellung | ||
|
Schwere Flakstellung /
Emplacement for heavy anti aircraft guns Beton / Concrete = 650 m3 Gebaute Anzahl / build samples = 63 (davon / of which 15 in FR) Bekannte Stellungen / Known Places: |
 |
|

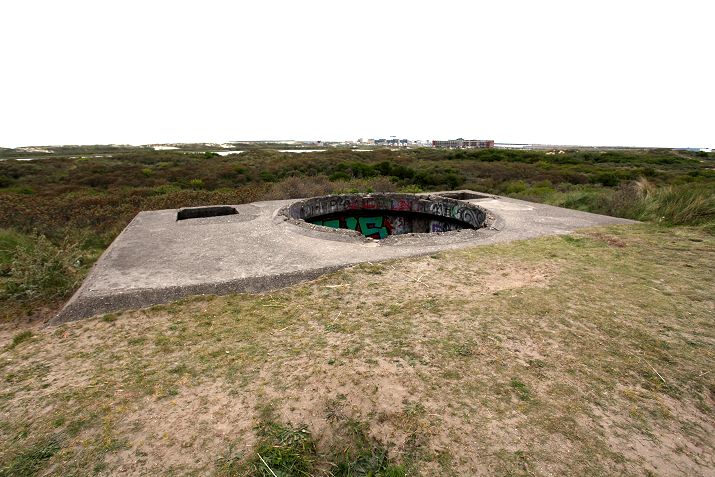

| FL 244 - Leitstand für Schwere Flakstellung | ||
|
Leitstand für schwere Flakstellung /
Fire Control for heavy anti aircraft gun battery Beton / Concrete = 1400 m3 Gebaute Anzahl / build samples = 15 (davon / of which 6 in FR) Bekannte Stellungen / Known Places: |
 |
|
| V-Serie | ||

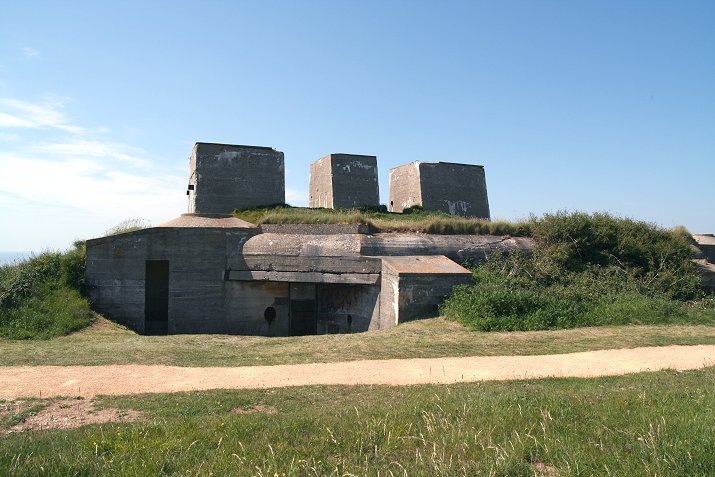

| V 143 - Mammutstand | ||
|
Funkmessstand / Radar Control Beton / Concrete = 1800 m3 Gebaute Anzahl / build samples = 6 Bekannte Stellungen / Known Places: - Stp. 164a Sicklingen - Stp. 262 Nessel - Stp. Fe 08 Cap Flagnet |
 |
|

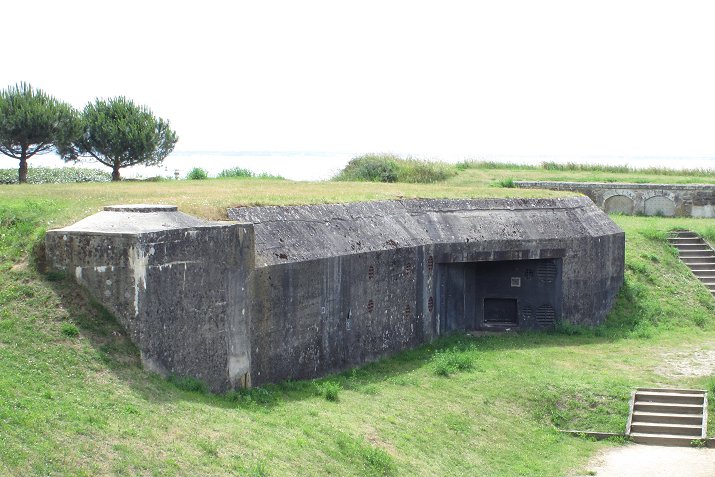

| V 192 - Stand für Maschinensatz | ||
|
Stand für Maschinensatz / Engine shelter Beton / Concrete = 1800 m3 Gebaute Anzahl / build samples = 3 Bekannte Stellungen / Known Places: - Nz 312 St. Nazaire |
 |
|
